Referencias del producto

• Producto: Simulación numérica del campo de niveles y corrientes de marea en Estrecho de Magallanes y frente marítimo de Tierra del Fuego
• Cobertura espacial: Estrecho de Magallanes y frente marítimo de Tierra del Fuego (ver Figura 1)
• Modelo: MIKE 3 HD (DHI) referencias en www.dhigroup.com (Licencia de Ezcurra & Schmidt SA)
• Cobertura temporal: mínimo 2 meses a partir de la fecha actual
• Nodos de cálculo: 210 x 251
• Distancia entre nodos de cálculo: 1000 m
• Puntos disponibles online:
  • P1: 67º 00’ W – 53º 30’ S (profundidad local = 75 m al NMM*)
  • P2: 67º 30’ W – 53º 00’ S (profundidad local = 75 m al NMM*)
  • P3: 68º 00’ W – 52º 30’ S (profundidad local = 33 m al NMM*)
• Referencia de la fecha y hora: UTC-3 (dd/mm/yyyy hh:mm)
• Datos: niveles y velocidades de marea a 10 m por debajo del NMM*
• Referencia de los niveles del mar: NMM* en metros
• Unidades de la velocidad de la corriente: m/s
• Unidades de la dirección de la corriente: grados hacia donde la corriente va, el 0 representa el norte y crece horariamente

* NMM = nivel medio del mar

El pronóstico de niveles y corrientes de marea se encuentra en estado de prueba y revisión. Por favor envíe sus comentarios a: gdanieli@essa.com.ar

Validación del modelo

Se realizó una validación de las simulaciones en base a la predicción de los niveles del mar en Puerto Rio Grande, Bahía San Sebastián y Estrecho de Magallanes (Boca Oriental) de SHN. Las Figuras 2, 3 y 4 presentan la comparación entre las Tablas de Marea y el MIKE 3 HD para febrero de 2016.

Figura 2. Comparación entre las pleamares y bajamares de las Tablas de Marea del SHN y el MIKE 3 HD para febrero de 2016 en el puerto de Río Grande (Tierra del Fuego).

Figura 3. Comparación entre las pleamares y bajamares de las Tablas de Marea del SHN y el MIKE 3 HD para febrero de 2016 en Bahía San Sebastián (Tierra del Fuego).

Figura 4. Comparación entre las pleamares y bajamares de las Tablas de Marea del SHN y el MIKE 3 HD para febrero de 2016 en la Boca oriental del Estrecho de Magallanes.

Resultados

Para ilustrar los resultados de la modelación se presentan las Figuras 4 y 5 con 2 condiciones diferentes del campo de corrientes en la zona simulada.

Figura 4. Batimetría (en colores) y campo de corrientes a 10 m de profundidad (en vectores) en el Tierra del Fuego en condición de marea creciente. Nota: la cantidad de vectores mostrados corresponden a 1 cada 5 tanto en filas como en columnas, de modo que las corrientes puedan ser mejor apreciadas.

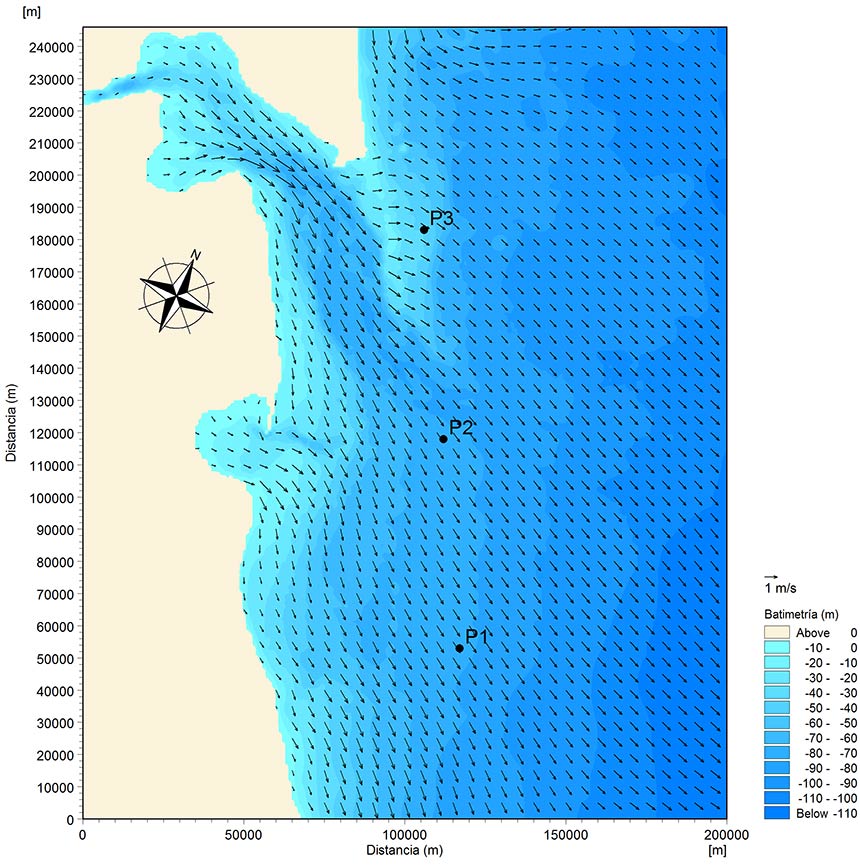

Figura 5. Batimetría (en colores) y campo de corrientes a 10 m de profundidad (en vectores) en Tierra del Fuego en condición de marea bajando. Nota: la cantidad de vectores mostrados corresponden a 1 cada 5 tanto en filas como en columnas, de modo que las corrientes puedan ser mejor apreciadas.
